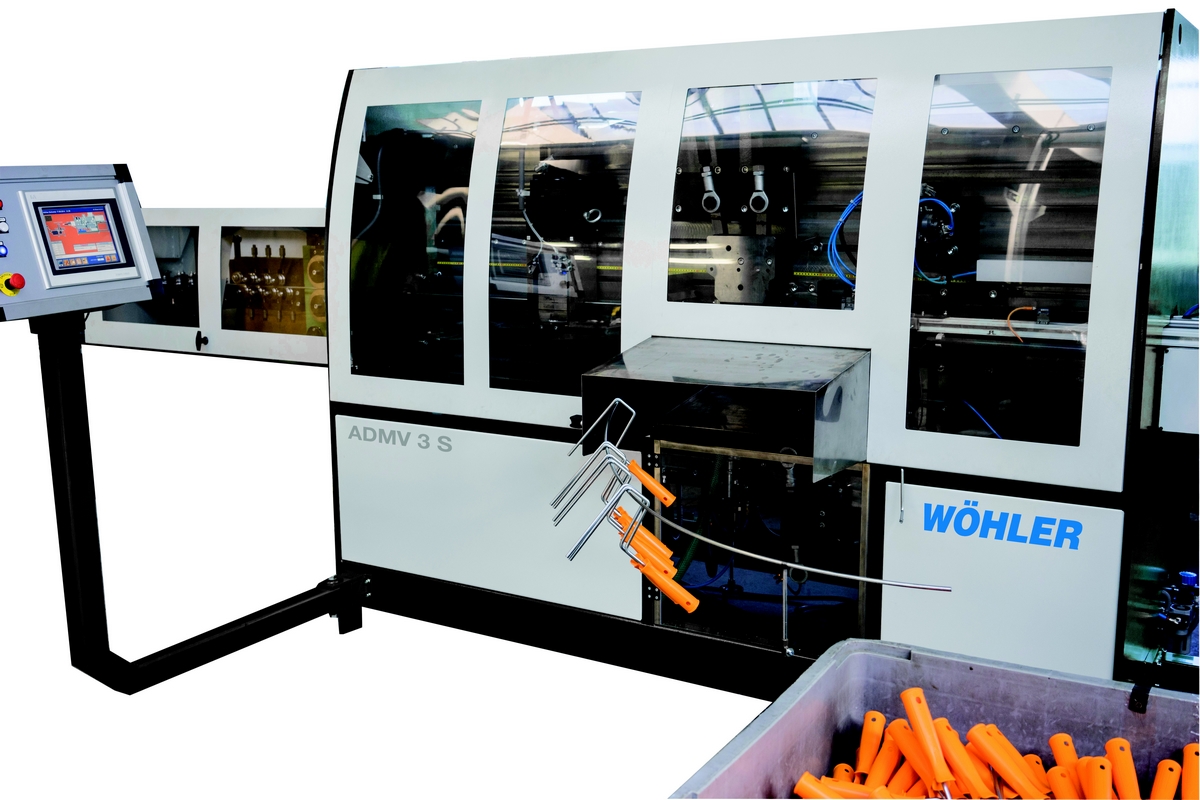

ADMV 3S - Stroj na ohýbání háků k malířským válečkům

Výkonný a spolehlivý

Charakteristika

  • Zpracování všech tvarů háků
  • Parametry tvaru háků nastavitelné v programu
  • Robustní pevná ocelová konstrukce
  • Vysoká výkonnost
  • Rychlé přestavění stroje
  • Plně automatický přívod a orientace držadel
  • Bezpečnost práce
  • Vzdálená správa



Stroj ADMV 3S je určen pro výrobu háků k malířským válečkům a jejich následné montáži s plastovými držadly. Tvar háků lze v určitých mezích libovolně měnit pomocí programu, lze nastavit délku podání a úhel ohybu drátu.

Drát je odvíjen pomocí elektricky poháněného zařízení a přiváděn do stroje. V první fázi prochází rovnačkou, dále je na řadě posuv drátu a odměřování, následuje lisování „křídel“, která slouží k zafixování držadla. Lisovací jednotka je poháněna hydraulickým agregátem stejně jako střih drátu. V další fázi je drát ohýbán na požadovaný tvar. Délka podání a úhel ohybu drátu jsou programovatelné veličiny, programování a nastavení probíhá na obslužném panelu s dotykovým displejem a grafickým zobrazením. Každý ohyb má svůj servopohon. V poslední etapě dochází k naražení držadla a vyhození hotového držadla na skluz a na paletu. Plastiková držadla jsou přiváděna do místa montáže zcela automaticky z poschoďového zásobníku pomocí dopravníků. Pro orientaci držadel je ve většině případů používán kamerový systém. Výkon stroje se pohybuje v rozmezí cca. 2.100 – 2.400 kusů za hodinu v závislosti na tvaru a velikosti háků.

 Stroj se skládá z jednotlivých stanic:

  • Poháněné odvíjecí zařízení drátu – automatický přívod drátu ke stroji s kontinuální regulací rychlosti
  • Rolnová rovnačka drátu
  • Posuv a odměřování drátu (přesnost  ± 0,5 mm) - servomotor
  • Lisování a střihání drátu – hydraulický pohon,
  • Odjehlení drátu
  • Ohýbací jednotka - 3 servomotory
  • 250 l poschoďový zásobník držadel
  • Jednotka nasazení držadel na drát
  • volitelné: závitovací jednotka, zapichovací jednotka, etiketovací jednotka, dodatečné lisování

 Technická data

výkon stroje cca. 35 - 40 ks/min (2.100 - 2.400 ks/hod)
pevnost drátu max. 650 MPa
průměr drátu 6 - 8 mm (0.24 - 0.32"), pozinkovaný ocelový, jiné průměry na vyžádání
hmotnost cívky drátu max. 1,500 kg
hydraulika 17 MPa
tlak vzduchu 0.6 MPa
potřebný tlak vzduchu max. k 17 m³/h
hlučnost 75 dB - měřeno 1 m od stroje
výška cca. 2,200 mm
hmotnost 3.900 kg
požadovaný prostor cca 7.000 x 2.000 mm
elektrické připojení 3 x 400 V/50 Hz, N/PE, 17 kW; jiné napětí na vyžádání
