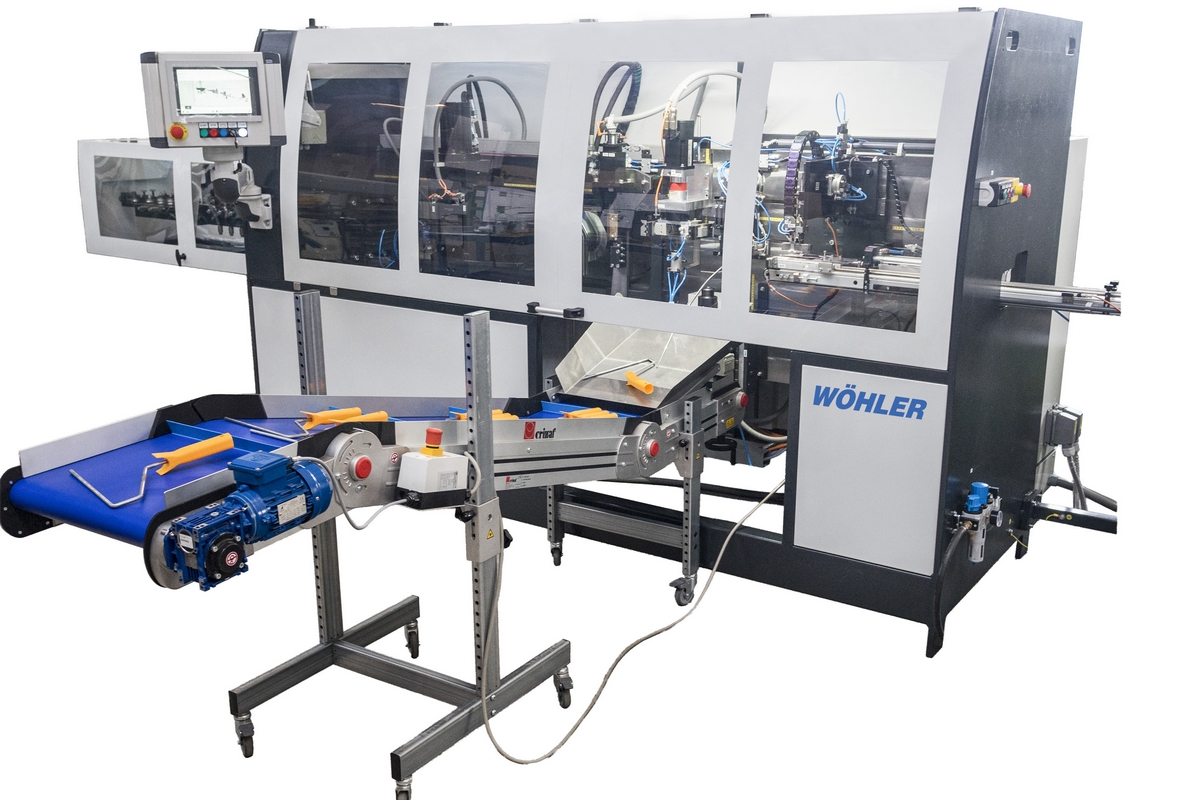

ADMV - Stroj na ohýbání háků k malířským válečkům

Výkonný a spolehlivý

Charakteristika

  • Zpracování všech tvarů háků
  • Parametry tvaru háků nastavitelné v programu
  • Robustní pevná ocelová konstrukce
  • Rychlé přestavění stroje
  • Plně automatický přívod a orientace držadel
  • Bezpečnost práce
  • Vzdálená správa

Stroj ADMV je určen pro výrobu háků k malířským válečkům a jejich následné montáži s plastovými držadly. Tvar háků lze v určitých mezích libovolně měnit pomocí programu, lze nastavit délku podání a úhel ohybu drátu.

Drát je automaticky odvíjen ze svitku pomocí odvíjecího zařízení vybaveného pohyblivým ramenem, rychlost odvíjení je řízena frekvenčním měničem. Dále drát prochází rovnačkou drátu, posuv drátu zajišťuje servomotor, drát je střídavě posouván a ohýbán. Přesnost odměřování délky se pohybuje v rozmezí od ± 0,5 mm. Současně při ohýbání drátů jsou nalisována “křidélka” pro zafixování drátu v plastikovém držadle. Tvar háku je z větší části nastavitelný a volitelný pouze programově pomocí softwaru. Po ukončení ohýbacího cyklu je drát hydraulicky ustřižen a přenesen do pozice, kde dochází z jedné strany k ohrocení náběhu drátu a z druhé strany je naráženo plastikové držadlo. Plastiková držadla jsou přiváděna do místa montáže zcela automaticky z poschoďového nebo vibračního zásobníku pomocí dopravníků.

Výkon stroje se pohybuje v rozmezí cca. 900 – 1200 kusů za hodinu v závislosti na tvaru a velikosti háků.

Automat se sestává s následujících modulů:

  • Poháněný odviják drátu
  • Rovnačka drátu
  • Posuv drátu (přesnost ±0,5 mm), pohon pomocí servomotoru
  • Hydraulická jednotka pro lisování “křidélek” a střihání drátu
  • Ohýbací jednotka poháněná servo motorem
  • Odjehlovací jednotka
  • Jednotka přenášení ohnutého háku do polohy montáže a odjehlení
  • Narážení plastikových držadel na drát
  • poschoďový nebo vibrační zásobník držadel
  • volitelné: závitovací jednotka, zapichovací jednotka, etiketovací jednotka, dodatečné lisování

Technická data

výkon stroje 900 - 1200 ks/h
pevnost drátu max. 650 N/mm
průměr drátu 6 - 8 mm (0.24 - 0.32"), ocelový pozinkovaný, jiné průměry na vyžádání
hmotnost cívky drátu max. 1.500 kg
hydraulika max. 17 MPa
stlačený vzduch min. 6 bar
spotřeba vzduchu max. 34 m3/h
výška cca 1.850 mm
hmotnost cca 2.000 kg
požadovaný prostor cca. 7.000 x 3.000 mm
elektrické připojení 14 kW, 230/400 V, N/PE, 50 Hz

Download

ADMV 4s ADMV 4s
