RMA - lineární montážní automat na velké válečky (MAXI)
Výkonný a spolehlivý
Charakteristika
- Maximálně ekonomický
- Vysoká flexibilita a kapacita
- Snadné ovládání
- Bezpečnost práce
- Vzdálená správa

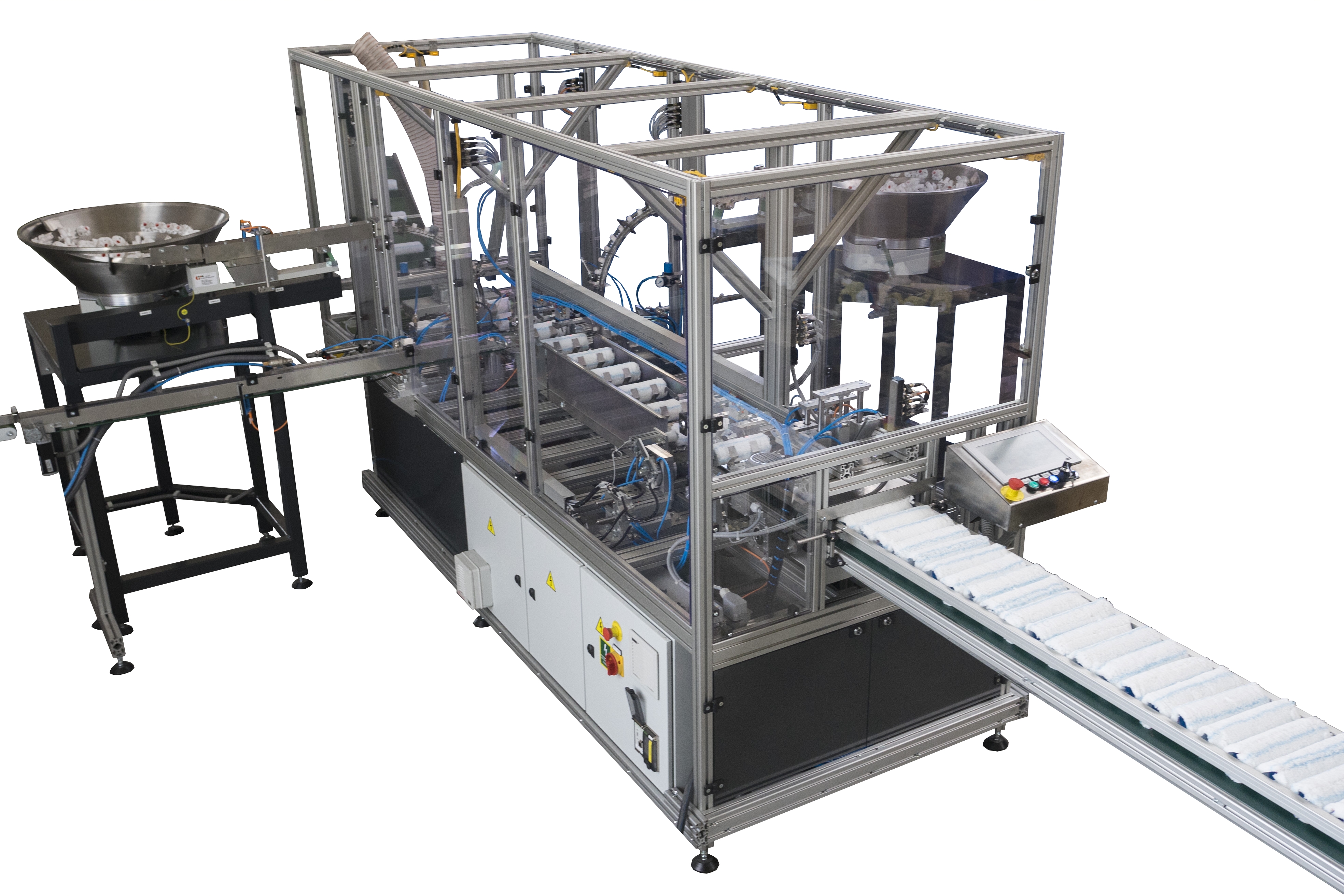

Na tomto stroji probíhá montáž víček a středových trubiček s válečky. Stroj sestavuje válečky velkých velikostí (MAXI) s přesahem plyše i bez přesahu. Celý proces začíná na dopravníku, odkud jsou válečky automaticky zakládány na další dopravník, kde jsou nejdříve vystředěny, dále pak dochází k zahrnutí plyše dovnitř trubky a dále následují stanice montáž 1. víčka, stanice s středovou trubičkou a stanice pro montáž 2.víčka. Víčka jsou přiváděna do stroje z vibračních zásobníků a středové trubičky z poschoďového dopravníku. Na konci dopravníku je váleček vyčesán a vykartáčován a nakonec vyhozen na vynášecí dopravník. Stroj je vybaven velice sofistikovaným řídícím systémem s názorným grafickým ovládáním.
Montážní stanice jsou vždy přizpůsobeny požadavkům zákazníka.
Tento stroj je možné propojit s RBA strojem do linky.
Stroj se skládá z jednotlivých stanic:
- Transport válečku na dopravníku
- Vycentrování válečku
- Zahrnutí přesahu plyše (pouze v případě válečku s přesahem plyše)
- Montáž 1. víčka
- Montáž středové trubičky
- Montáž 2. víčka
- Kartáčování
- Vyhození na vynášecí dopravník
Technická data
výkon | až 1200 ks/hod, v závislosti na velikosti a kvalitě komponentů |
délka finálního válečku | 70 - 305 mm |
vnitřní průměr válečku | 38 - 58 mm |
řízení | PLC, dotykový displej |
elektrické připojení | 400 V / 50 Hz; jiné napětí na vyžádání |
stlačený vzduch | 6 bar |
Bezpečnostní standard CE.
